Sicherer Anker beim Spannbeton

Wir sind ein Tochterunternehmen von Implenia, und auf konstruktiven Ingenieurbau und geotechnische Systeme für den Spezialtiefbau spezialisiert. BBV Systems entwickelt, fertigt und installiert Spannverfahren für Brücken, vorgespannte Decken im Hochbau und Windkrafttürme sowie geotechnische Systeme für Gründungen, Baugruben, Schleusen und Hangsicherungen. Darüber hinaus helfen wir, in die Jahre gekommene Brücken zu verstärken und Parkhäuser instand zu setzen.

BBV Systems ist eine Fachfirma – zur Realisierung der Projekte unserer Kunden sind wir mit eigenem Personal in ganz Europa und darüber hinaus tätig. Die BBV Systems Thailand bedient den asiatischen Raum. Unsere Kunden sind große, internationale Baukonzerne sowie regional führende Baufirmen, mit denen wir bei meist komplexen und technisch anspruchsvollen Infrastruktur-Projekten zusammenarbeiten. Dadurch bietet BBV Systems im wahrsten Sinne des Wortes den „spannenden Teil“ vieler interessanter und bekannter Bauwerke.

Die BBV-Systeme verfügen über nationale sowie europäischen Zulassungen und werden über Europa hinaus auch in Amerika, Afrika und Asien eingesetzt.

Bitte sprechen Sie uns bei konkreten Fragen hierzu gerne an.

Ihre Ansprechpartner

BBV Systems entwickelt die eingesetzten Systeme selbst, da es im konstruktiven Ingenieurbau keine zuverlässigen Bemessungsmodelle für die konzentrierte Lastübertragung großer Spannkräfte gibt. Wir testen unsere Prototypen in einem umfangreichen Prüfprogramm, um die technische Funktion und Dauerhaftigkeit nachzuweisen. Mit diesem Nachweis erhalten wir für unsere Verfahren die allgemeine bauaufsichtliche Zulassung vom zuständigen Institut für Bautechnik. Diese Zulassungen bilden die Grundlage für unsere Geschäftstätigkeit.

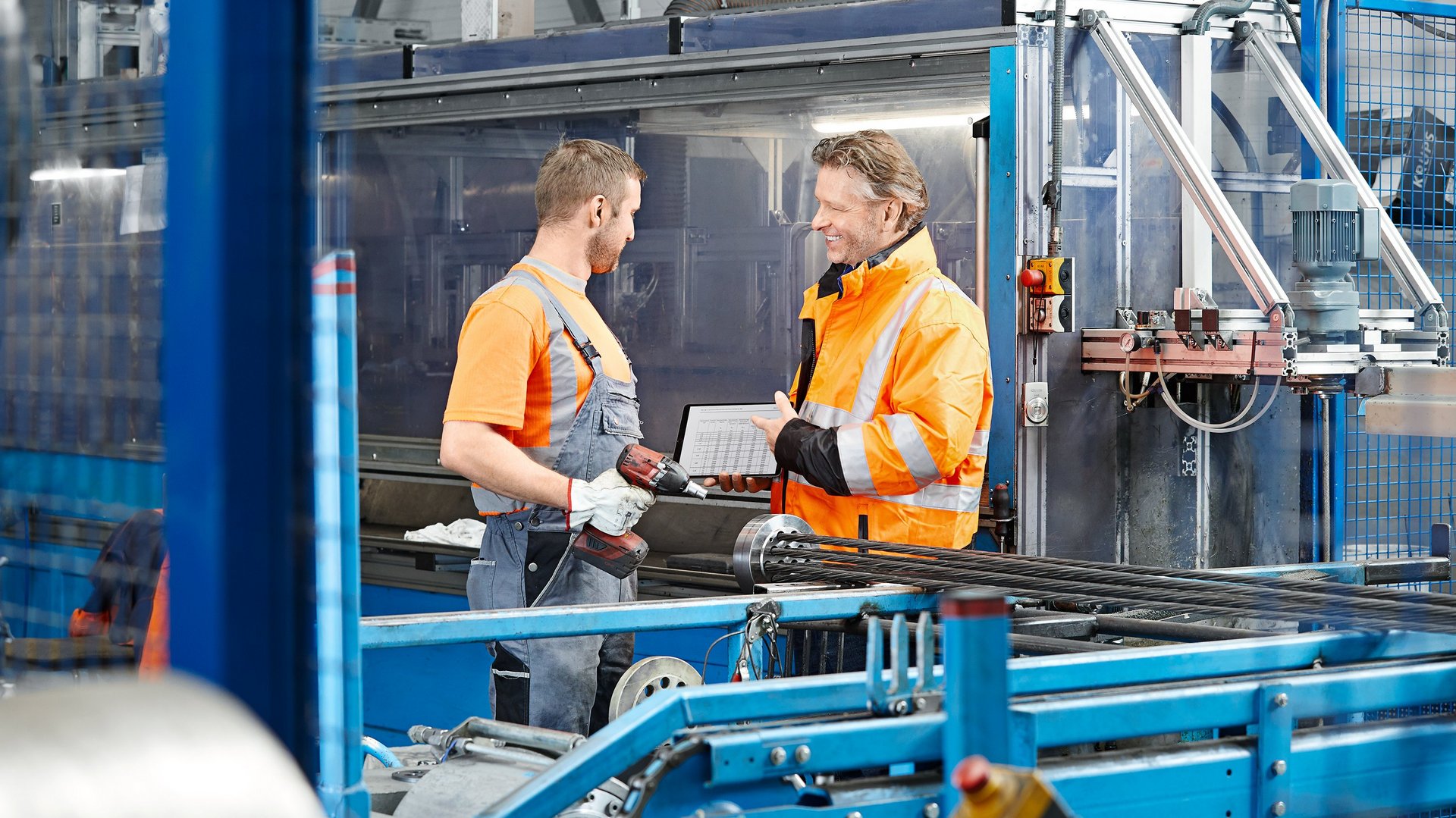

Bei unseren Spanngliedern bieten wir zwei Möglichkeiten an: eine Herstellung auf der Baustelle oder eine Vorfertigung in unserem Werk.

Bei Verwendung der sogenannten „Fertigspannglieder“ profitieren Sie von Zeitersparnis beim Einbau auf der Baustelle.

Wir suchen bei all unseren Systemen mit Ihnen gemeinsam die beste Lösung für Ihr Projekt aus.

Der Spannbetonbau und die Spannverfahren sind aus dem konstruktiven Ingenieurbau nicht mehr wegzudenken.

Ermüdungsfestigkeit ist eine wichtige Eigenschaft unseres Klasse-1-Spannstahls. Sie sorgt für die Beständigkeit der Bauwerke.

Langfristig sollte unser System daher zu einer längeren Nutzungsdauer, weniger Wartungsaufwand und weniger Instandsetzung beitragen. Ingenieurbüros können mit unserem System die hohen Anforderungen des Bauherrn berücksichtigen und die Projektspezifikation, die Entwurfsplanung und die öffentliche Ausschreibung entsprechend definieren.

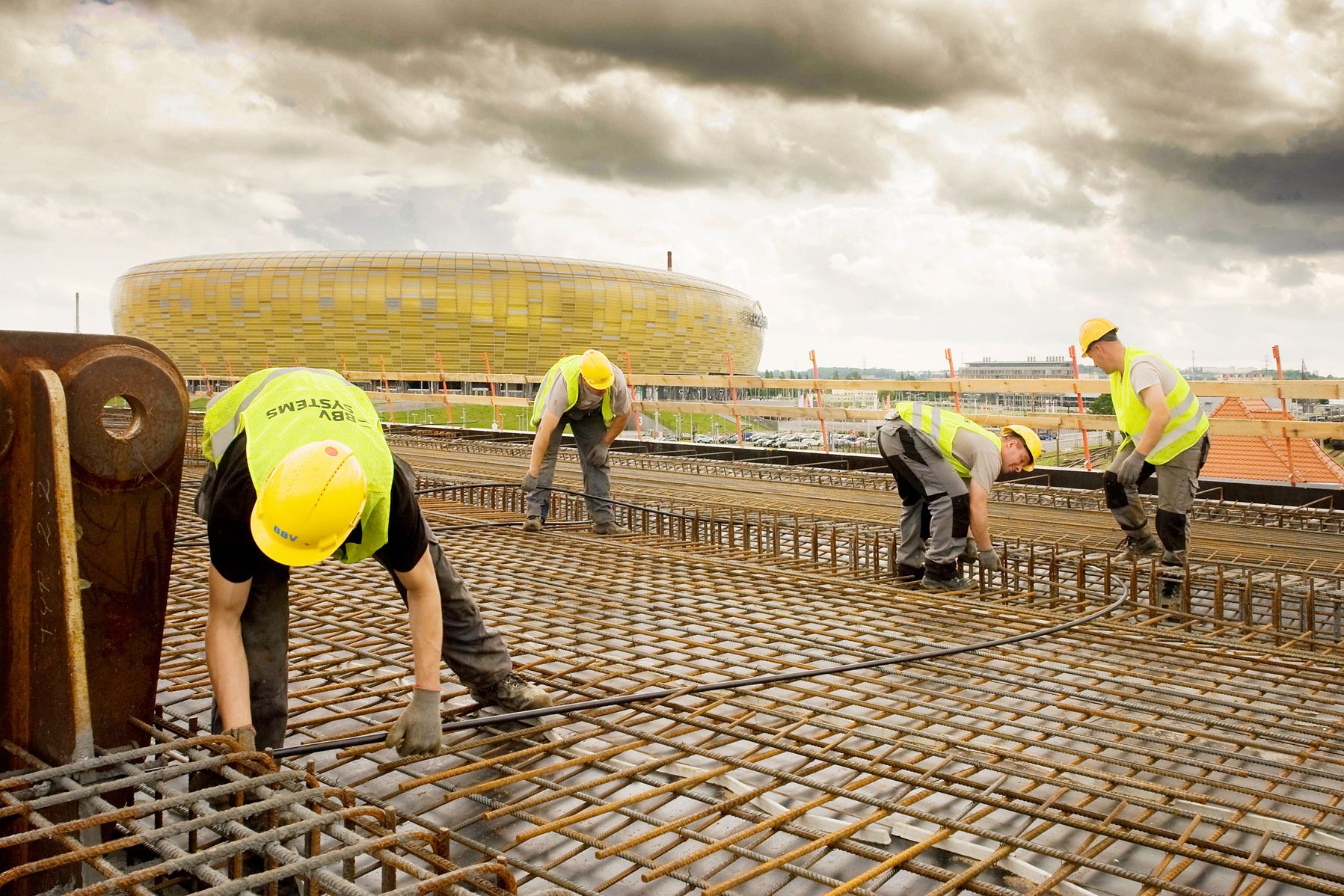

Die BBV Systeme sind grundsätzlich für sämtliche Spannbeton-Bauwerke geeignet und zugelassen, von Brücken und Flachdecken über Behälter wie Silos oder LNG-Tanks bis hin zu Senktunneln oder Windkrafttürmen.

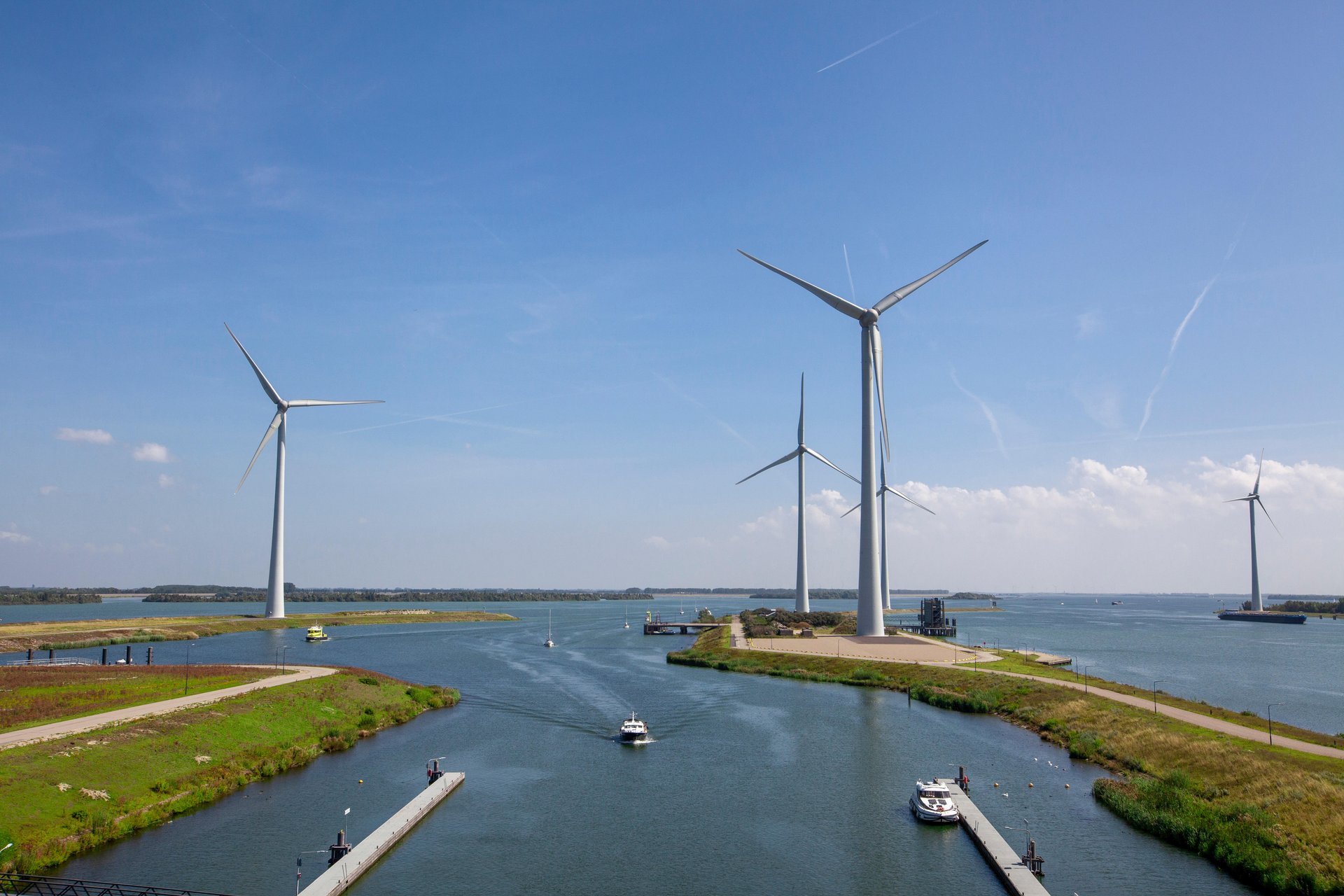

Bei letzteren verfügt BBV Systems über nationale und europäische Zulassungen – sowohl für interne als auch externe Vorspannung von Windkrafttürmen.

Nutzen Sie unsere jahrzehntelange Erfahrung aus Tausenden erfolgreich realisierten Türmen.

Enorm wichtig. Wir sind in Deutschland in unserem Tätigkeitsbereich führend bei der Patentierung von Eigenentwicklungen. In unserem Downloadcenter finden Sie Zertifizierungen und  Zulassungen.

Zum Downloadcenter

Ja, die BBV beschäftigt eine Vielzahl motivierter, flexibler und kompetenter Monteure.

Der Einsatz dieser hochqualifizierten und sehr gut ausgestatteten Monteure, die die Vorspannarbeiten auf der Baustelle überwachen und ausführen, garantiert Ihnen die hohe Qualität unserer Arbeiten.

Grundsätzlich sind Umplanungsvorschläge und Einsparbetrachtungen möglich, bitte sprechen Sie uns bei konkreten Fragen hierzu gerne an.

Ihre Ansprechpartner

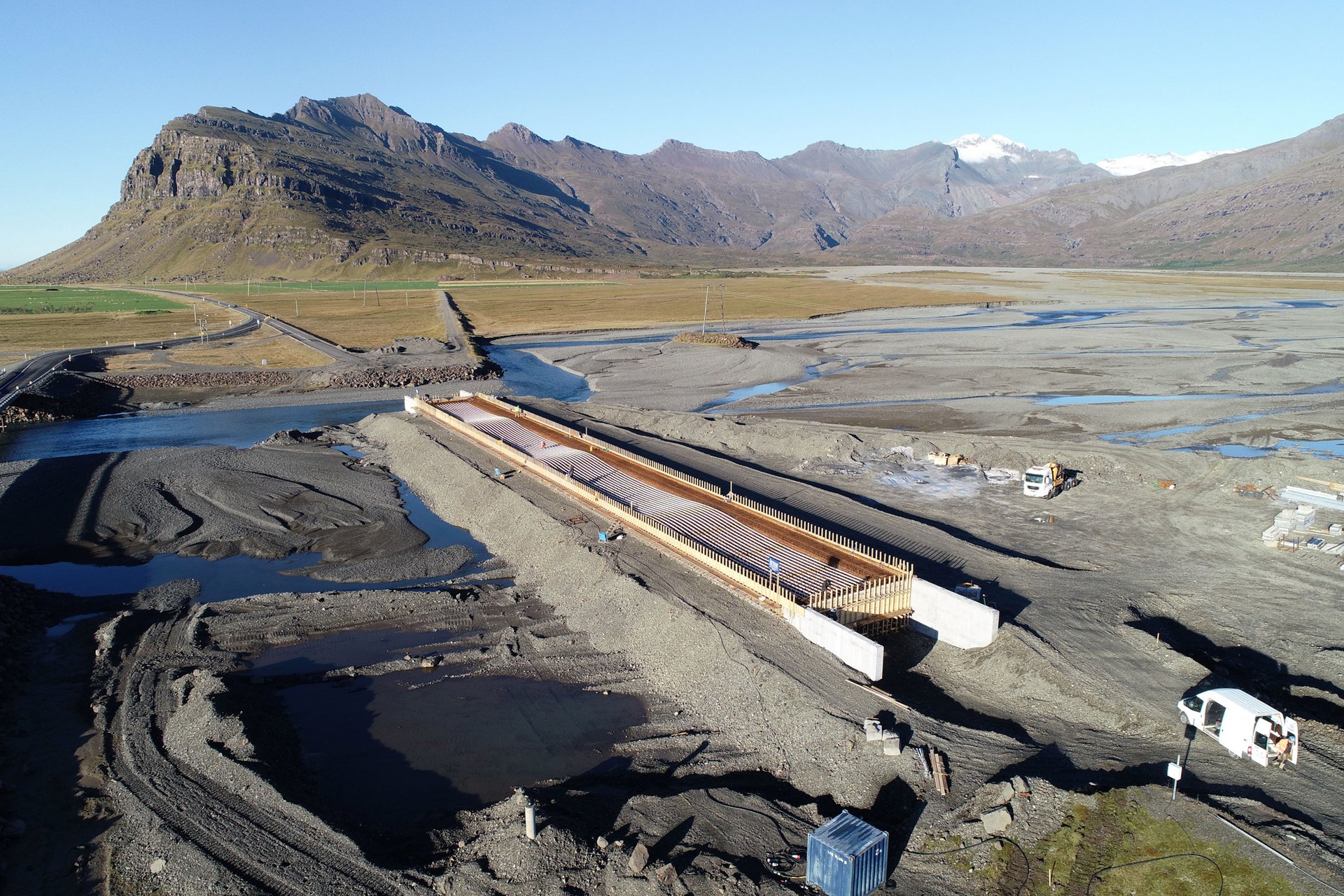

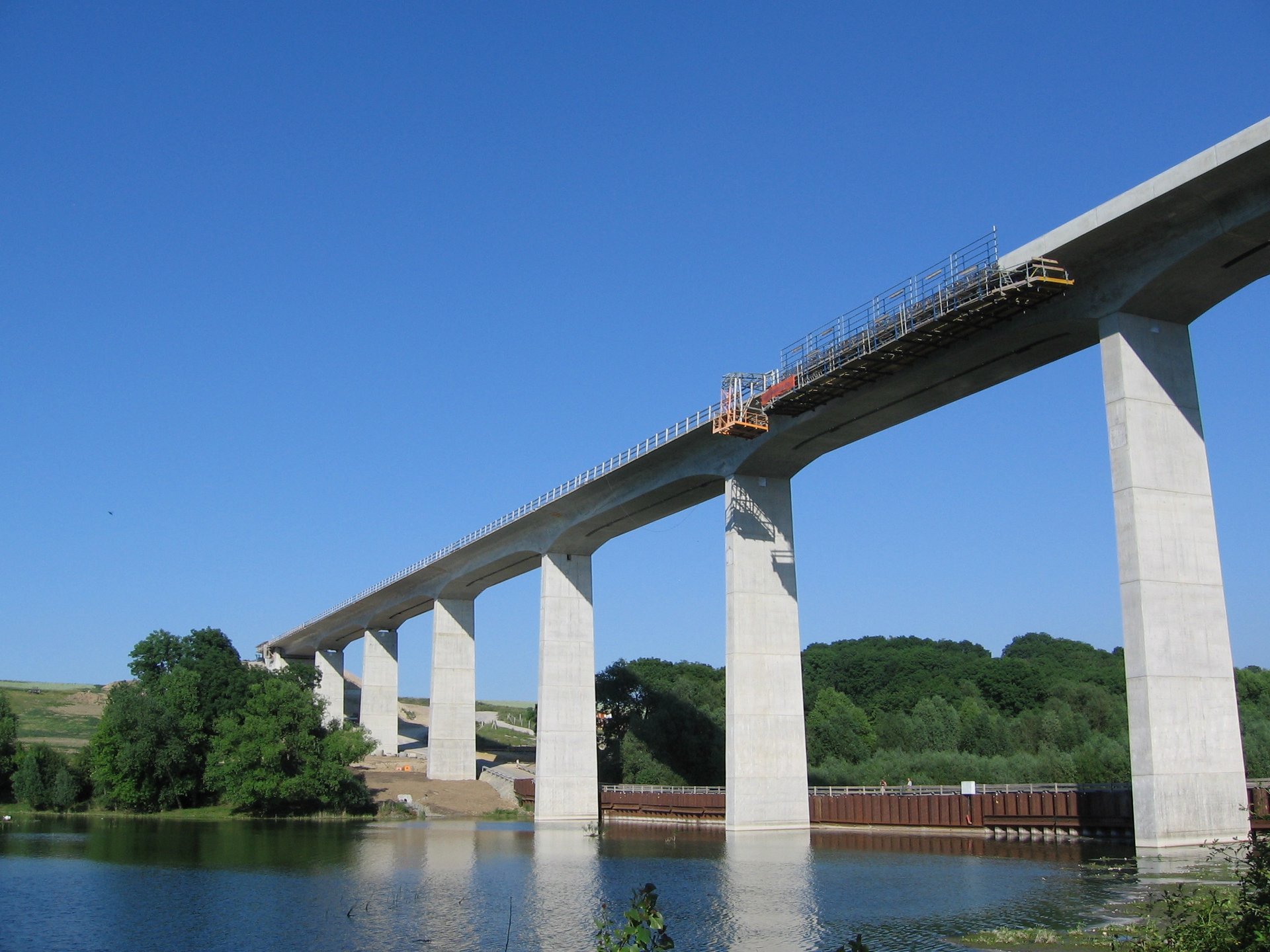

Der Großteil der Verstärkungsmaßnahmen findet an Brückenbauwerken statt – in Form einer externen Längsvorspannung oder einer nachträglichen Schub- oder Quervorspannung des Brückenquerschnitts. Darüber hinaus werden Spannverfahren auch zur Pfeilerkopf-/Pfeilerfußverstärkung oder zur externen Umschnürung von rotationssymmetrischen Behältern, Tanks oder Silos eingesetzt. Auch im Hochbau werden beispielsweise Unterzüge oder Betonbinder häufig durch eine zusätzliche Vorspannung verstärkt.

Das externe Spannverfahren der BBV kann individuell vor Ort an die Bestandsstruktur angepasst werden, weshalb eine aufwändige Vermessung des Bauwerks nicht zwingend notwendig ist. Durch Verwendung von platzsparenden Verankerungen findet beim Einsatz unseres Stabspannverfahrens nur ein minimaler Eingriff in den Bauwerksbestand statt. Darüber hinaus können innovative Hybridplatten-Verankerungen aus UHPC variabel an die Bauwerksgeometrie angepasst werden und sorgen so für eine optimierte Dauerhaftigkeit und Wirtschaftlichkeit.

Vor allem Infrastrukturbauwerke unterliegen durch zyklische Verkehrslasten einer ständigen Ermüdungsbeanspruchung, was häufig der Grund für eine Instandsetzung oder Verstärkung der Bauwerke ist. In Deutschland werden Spannstähle hinsichtlich ihrer Ermüdungsfestigkeit in zwei Klassen eingeteilt, wobei für Betonbrücken lediglich die höherwertige Klasse 1 verwendet werden darf. BBV Systems bietet – in Deutschland exklusiv – sowohl für Litzenspannverfahren als auch für Stabspannverfahren Spannstähle der Klasse 1 an.

Eine Zusammenstellung der Kenndaten für die geotechnischen Systeme der BBV-Systems GmbH und finden Sie hier.

Haben Sie weitere Fragen? Kontaktieren Sie gerne unsere Spezialisten der BBV-Geotechnik für detailliertere Informationen.

Die Bauart und Verwendung von Ankern wird in Deutschland über die DIN SPEC 18537 mit ergänzenden Festlegungen zu DIN EN 1537 geregelt.

Für Kurzzeitanker ist eine Zulassung für die Ankerkopfkonstruktion, die Koppelelemente und das Zugglied erforderlich. Die temporären BBV Litzenanker mit Litzen 0,6“ und 0,62“ in den Spannstahlgüten 1570/1770 und 1660/1860 sind in Deutschland und Europa bis 31-Litzen zugelassen.

Für Daueranker (Einsatzdauer 2 und mehr Jahre) ist für die gesamte Ankerkonstruktion eine (System-)Zulassung erforderlich.

Die BBV Litzendaueranker mit Litzen 0,6“ und 0,62“ in den Spannstahlgüten 1570/1770 und 1660/1860 sind in Deutschland bis 31-Litzen  zugelassen.

Als Ergebnis intensiver Forschungs- und Entwicklungsarbeit wurde der BBV-Systems GmbH für das innovative Staffelankersystem BBV-multibond® das Patent erteilt.

Das Ankersystem BBV-multibond®  führt gegenüber klassischen Verpressankern sicher und normenkonform zu einer planbaren Aktivierung der „doppelten“ bzw. „dreifachen“ Ankertragfähigkeit. Sowohl die Herstellung des Ankers als auch das gleichzeitige und gemeinsame Spannen, Prüfen und Festlegen des gesamten Staffelankers ist mit herkömmlicher Anker- und Pressentechnik möglich.

Bei dem Einbau und Prüfen des Multibond-Ankers sind gegenüber den klassischen Herstellungsmethoden keine zusätzlichen oder besonderen Arbeitsschritte erforderlich. Das Sicherheitsniveau der Erfahrungsanker und der normativen Prüfungskriterien bleibt erhalten. Das System eignet sich für temporäre, semipermanente und dauerhafte Verankerungen und ist auch als komplett rückbaubares Ankersystem umfangreich getestet. Die Wirtschaftlichkeit und Ausführungsreife des Ankersystems BBV-multibond® ermöglicht eine deutliche Bauzeit-Ersparnis und Reduzierung der Ankerherstellkosten.

Weitere Informationen finden Sie in hier!
