Ihr direkter Zugriff zu den BBV Systems BIM- und CAD-Dateien

BIM- und CAD-Dateien zum Downloaden bereit

Herzlich willkommen! Wählen Sie Ihre Dateien zum Herunterladen. Wir wünschen Ihnen viel Erfolg bei Ihren Projekten.

BBV Systems bietet Ihnen verschiedene Dateitypen, die bei der Vorbereitung Ihres Projekts hilfreich sind.

  • CAD Format (2D-dwg Dateien)
    Das DWG-Format ist ein herstellerspezifisches Dateiformat für 2D-/3D-Konstruktionsdaten und Metadaten. Ebenso wie andere CAD-Formate, beispielsweise DXF, DGN oder das ISO-genormte STEP, dient auch das DWG-Format dazu, Baupläne für Maschinen und andere Konstruktionen digital zu speichern. Das Format unterstützt die Anordnung von Objekten in einem dreidimensionalen Koordinatensystem. Somit kann man nicht nur 2D-Konstruktionspläne, sondern auch 3D-Renderings der geplanten Objekte anfertigen.
  • Open BIM Format (3D-step Dateien)
    STEP steht für Standard for the Exchange of Product Data und ist ein herstellerunabhängiges Format. Das Format ist auch bekannt unter der Bezeichnung ISO 10303. STEP Ist ein ISO- Standard für den Austausch von 3D- Modell und 3D- Druckdaten. In einer STEP-Datei kann nicht nur die grundlegende Geometrie, sondern ein komplettes 3D-Modell gespeichert werden.
  • Closed BIM Format (3D-rfa Dateien)

    RFA Dateien gehören meistens zu Revit von Autodesk. RFA-Dateien sind Datendateien, die mit der von Autodesk entwickelten Anwendung Revit verknüpft sind.  Autodesk Revit ist eine kommerzielle Gebäudeinformationsmodellierung (BIM) CAD-Anwendung zum Speichern von Gebäudefamilien. Revit verwendet RFA-Dateien, um mehrere Ansichten eines 2D- oder 3D-Objekts aus mehreren Blickwinkeln zu speichern. RFA-Familiendateien können mit Autodesk-Familienvorlagen erstellt werden, die im Dateiformat RFA gespeichert sind.

Zugang zu den BIM- und CAD-Dateien

Füllen Sie das Formular aus und Sie erhalten sofort Zugang

LITZENSPANNVERFAHREN MIT VERBUND TYP i

S + F - Spann- und/oder Festanker

Fe - einbetonierter Festanker

FÜK - feste Übergreifungskopplung

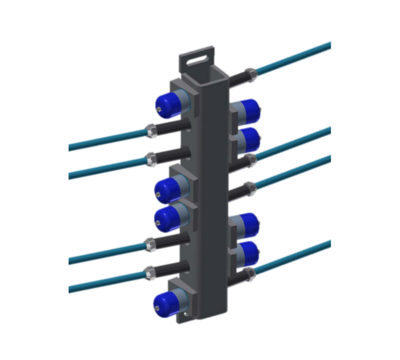

LITZENSPANNVERFAHREN OHNE VERBUND, EXTERN TYP E

S + F - Spann- und/oder Festanker

EÜK – Einzellitzenkopplung

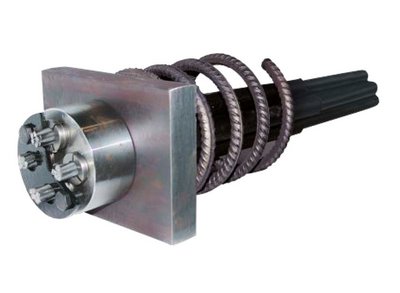

Litzenspannverfahren ohne Verbund, intern Typ Lo

S + F - Spann- und/oder Festanker

Z - Zwischenanker

Verpressanker, Litzenanker temporär

Kontrollankerköpfe

Normalankerköpfe

Verpressanker, Litzendaueranker

Dauer-Ankerkopf-Standard mit Schutzhaube

Dauer-Ankerkopf-Standard mit Gg-Schutzkappe

Dauer-Ankerkopf-Mono mit Schutzhaube

Dauer-Ankerkopf-Mono mit Gg-Schutzkappe
