Staffelanker BBV-multibond®

Einzigartiges Ankersystem: Unser patentierter BBV multibond®-Staffelanker begeistert die Branche mit praktischen Innovationen: Profitieren Sie von einer deutlichen Verkürzung der Bauzeit, Schonung der Ressourcen und entsprechenden Kosteneinsparungen.

GRUNDPRINZIP STAFFELANKERSYSTEM BBV-MULTIBOND®

Bei klassischen Verbundankern wird die Hauptlast bereits auf den „ersten“ ca. 2-3 m der Verpressstrecke abgetragen. Aufgrund der deutlich geringeren Restscherfestigkeiten führt eine Verlängerung der Verpressstrecken L_tb > 6-7 m nur zu einer geringen Zunahme der Ankertragfähigkeit. Bei Staffelankern hingegen wird die Ankerlast über mehrere Lasteinleitungsstrecken gestaffelt in den Verpresskörper eingeleitet und in den Baugrund abgetragen.

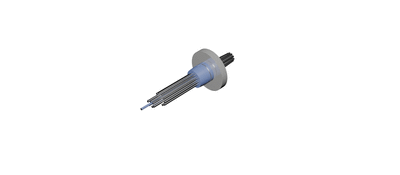

Der Verpressanker BBV-multibond® führt Lasten durch die Staffelung der Verbundlängen der Litzen über die Länge gestaffelt in einen gemeinsamen Verpressköper ein. Durch die versetzte innere Krafteinleitung wird auch die äußere Lastabtragung des Verpresskörpers in den Baugrund gestaffelt weitergeleitet.

Vorstellung des Staffelanker BBV-multibond®

Maximilian Lerch von BBV Systems stellt den BBV-Multibond vor, einen innovativen Staffelanker für die Geotechnik.

Im Gegensatz zu herkömmlichen Litzenankern verteilt der BBV-Multibond die Traglast über den gesamten Verpresskörper und erhöht so die Tragfähigkeit. Dies ermöglicht Einsparungen bei Anker, Bohrmeter und Kosten. Der Multibond ist auch nachhaltig, da er Ressourcenverbrauch reduziert. BBV Systems strebt an, die Geotechnik durch gezielte Innovationen nachhaltiger zu gestalten.

FORSCHUNG & ENTWICKLUNG

Als Ergebnis intensiver Forschungs- und Entwicklungsarbeit wurde BBV-Systems GmbH das Patent für das neuartige Staffelankersystem BBV-multibond® erteilt. Das innovative Ankersystem ermöglicht eine Steigerung der bekannten Tragfähigkeiten klassischer Verpressanker um 100 % (2-fach) bis 200 % (3-fach).

Die resultierende äußere Mantelreibung wird deutlich reduziert und die Last über die planbar aktivierte Abtragungslänge des Verpresskörpers “vergleichmässigt“.

PROBLEMLÖSUNG

Die Problematik der Staffelankersysteme bestand bisher darin, dass die unterschiedlich langen freien Stahllängen (L_tf,lang > L_tf,kurz ) beim gleichzeitigen Spannen ungleiche Teilkräfte in den Teilankern erzeugten.

Der patentierte Staffelanker BBV-multibond® löst diese Problematik durch Angleichung der Teilsteifigkeiten der einzelnen Teilanker. Durch Anpassung der Querschnittsfläche jedes Teilankers werden annährend gleiche Zugkräfte in den einzelnen Teilzuggliedern erzeugt.

LASTVERTEILUNG TEILANKER

Diverse Grundsatzversuche, Untersuchungs-, Eignungs- und Abnahmeprüfungen belegen, dass gestaffelte Lasteinleitungen in einen Verbundkörper nach dem Multibondprinzip die Lastabtragung verstetigen.

In komplexen und heterogenen Baugrundverhältnissen innerhalb der Verpressstrecke werden Inhomogenitäten des Baugrundes durch multiple Lasteinleitungen besser kompensiert und Spannungsspitzen verteilt.

NORMKONFORMES BEMESSEN, PRÜFEN UND FESTLEGEN

Unter Beachtung der Regeln für Entwurf, Ausführung und Prüfung, lassen sich durch Staffelanker BBV-multibond® gegenüber den klassischen Verpressankern wesentlich höhere Lasten sicher und planbar in vergleichbare Böden abtragen. Sind die Randbedingungen vergleichbar, erzeugen 2-fache und 3-fache Lasten durch 2-fach und 3-fach aktivierte Mantelfläche ein vergleichbares Sicherheitsniveau.

Die Verdreifachung der Prüflast wurde für das Staffelankersystem BBV-multibond® durch diverse Eignungsprüfungen und mehrere hundert Abnahmeprüfungen erfolgreich nachgewiesen und ausgeführt.

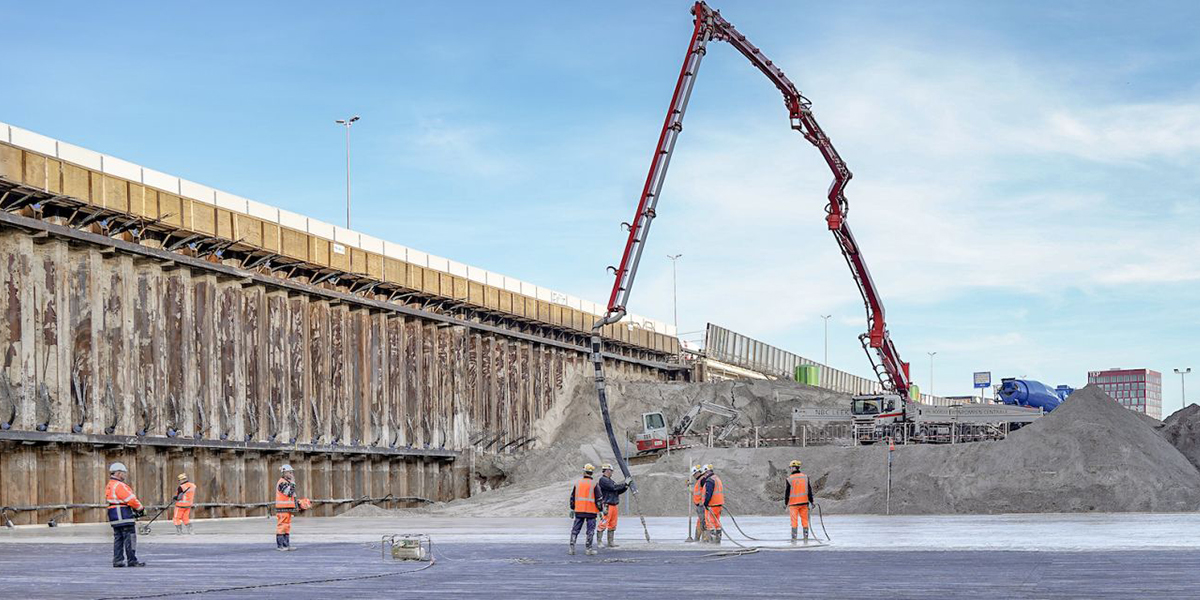

Bauzeit, Kosten und Nachhaltigkeit

Dank des BBV Multibond® können Kosten verringert, Bauzeiten verkürzt und die Nachhaltigkeit der Projekt gesteigert werden.

Bei gleichem Sicherheitsniveau wird durch die Staffelung der Litzen eine Erhöhung (2-fach; 3-fach) der Ankertragfähigkeit ermöglicht.
Reduktion der Ankeranzahl / Ankerlagen (evtl. Vermeidung Ankerlage gegen „drückendes Grundwasser!) [Bauzeit + Kosten + nachhaltige Ressourcenschonung].
Reduktion der Zwischenaushubebenen (abhängige Teil-Arbeitsschritte: Auflager herstellen/ Bohrebene/ Bohren/ (Nach-)Verpressen/ Aushärten/ Prüfen/ Festlegen/ kleinschrittiger Teilaushub).
größter positiver Einfluss auf Bauzeit! [Bauzeit + Kosten+ nachhaltige Ressourcenschonung].
Reduktion Bohrmeter [Bauzeit + Kosten+ nachhaltige Ressourcenschonung].
Reduktion Transporte [Kosten+ nachhaltige Ressourcenschonung].
